دوره KiCad Advanced: Design a smart USB thumb drive. این دوره آموزشی نحوه طراحی یک فلش درایو USB هوشمند چهار لایه را با استفاده از نرم‌افزار KiCad و تکنیک‌های پیشرفته طراحی PCB به فراگیران آموزش می‌دهد. این دوره آموزشی فراتر از طراحی مقدماتی PCB رفته و تکنیک‌های مورد استفاده توسط مهندسان حرفه‌ای الکترونیک را آموزش می‌دهد. در طول این دوره، فراگیران یک فلش درایو USB هوشمند کامل و قابل ساخت را طراحی می‌کنند که یک برد چهار لایه مبتنی بر میکروکنترلر RP2040، تراشه پل USB2244 و یک تراشه eMMC شصت و چهار گیگابایتی در پکیج 153-ball TFBGA است. هر چالش اصلی طراحی در این پروژه به طور مستقیم با مهارت‌های مورد استفاده در طراحی حرفه‌ای PCB با سرعت بالا مرتبط است. در این آموزش، مسیریابی خروجی BGA بررسی می‌شود؛ زیرا تراشه eMMC دارای ۱۵۳ پایه توپی در فاصله ۰.۵ میلی‌متری است و نمی‌توان آن را مانند قطعات معمولی مسیریابی کرد. تکنیک via-in-pad، خروجی‌های dogbone و نحوه ایجاد استثناهای هدفمند DRC در KiCad تدریس می‌شود تا تصمیمات عمدی طراحی به جای پنهان شدن، مستند شوند. همچنین تمام نکات مربوط به سلامت سیگنال USB، همترازی طول خطوط eMMC با ابزار تنظیم طول تعاملی KiCad و Net Inspector، مدیریت مسیر توان با تراشه LM66100 و چیدمان چهار لایه با محدودیت‌های فیزیکی واقعی تحت پوشش قرار می‌گیرند. در نهایت، پروژه کامل، بدون خطای DRC و آماده ساخت تحویل داده می‌شود.

آنچه فرا خواهید گرفت

مسیریابی تراشه eMMC: مسیریابی تراشه ۱۵۳ پایه TFBGA eMMC با استفاده از تکنیک‌های via-in-pad و dogbone در فاصله ۰.۵ میلی‌متری.
کنترل امپدانس دیفرانسیلی: کنترل امپدانس دیفرانسیلی برای جفت‌های سیگنال USB و تایید هندسه مسیر با محاسبات امپدانس.
همترازی طول خطوط eMMC: همترازی طول مسیرهای گذرگاه داده eMMC تا حد ±۳ میلی‌متر با ابزار length tuning و Net Inspector در KiCad.
طراحی مسیر توان: طراحی مسیر توان با دیود ایده‌آل دوگانه با استفاده از LM66100 برای مدیریت کارآمد توان دو درگاه.
مدیریت استثناهای DRC: ایجاد استثناهای هدفمند DRC در KiCad برای مستندسازی تصمیمات عمدی طراحی.
چیدمان برد چهار لایه: تولید چیدمان کامل و بدون خطای DRC برای برد ۴ لایه در ابعاد فیزیکی یک فلش درایو USB.

این دوره مناسب افرادیست که

کاربران KiCad: افرادی که دوره مقدماتی طراحی PCB را گذرانده‌اند و می‌خواهند یک پروژه چالش‌برانگیز و حرفه‌ای را اجرا کنند.
علاقه‌مندان و مهندسان الکترونیک: کسانی که آماده ورود به مباحث مسیریابی BGA، رابط‌های سرعت بالا و طراحی چند لایه هستند.
طراحان برد: افرادی که به دنبال تجربه عملی در تکنیک‌های مورد استفاده در طراحی حرفه‌ای PCB با سرعت بالا هستند.

مشخصات دوره KiCad Advanced: Design a smart USB thumb drive

ناشر: Udemy
مدرس: Dr. Peter Dalmaris
سطح آموزش: مبتدی تا پیشرفته
مدت زمان آموزش: 25 ساعت و 29 دقیقه
تعداد دروس: 82

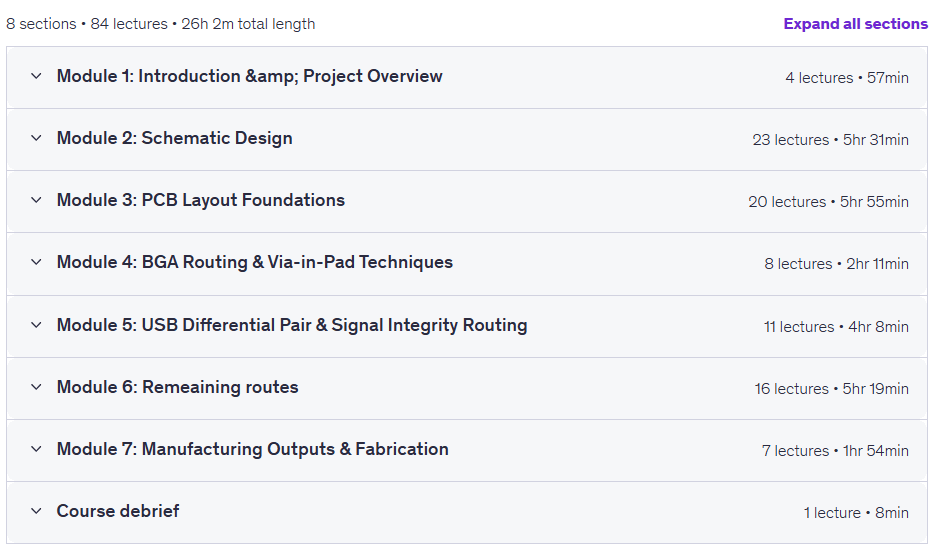

سرفصل های دوره در تاریخ 2026/6

پیشنیازهای دوره KiCad Advanced: Design a smart USB thumb drive

Basic KiCad experience is required. You should be comfortable with schematic entry, footprint assignment, and simple PCB routing.
No prior experience with BGA components, high-speed interfaces, or multi-layer boards is needed; this course covers all of it.
A computer capable of running KiCad (Windows, macOS, or Linux). No hardware purchases required.
The free NextPCB DFM Tool is used for impedance calculations. A Windows machine or VM is helpful but not essential.
